| 外观图及用户界面 |
| 车载机是公共汽车车载IC卡收费机的简称，它负责对乘客卡的合法性进行检验，并对合法的乘客卡进行扣款收费，对非法的卡进 |
| 行报警。 |
| |

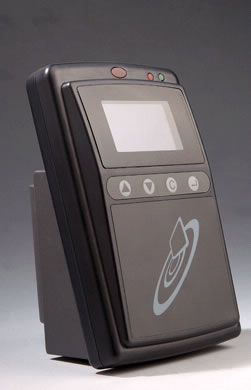

| 本系统采用的是我公司的产品 ZY18 型产品，它专门为读写 Mifare 1 卡而设计，抗干扰能力强、坚固耐用，它的外观图如下： |
| |
|
|
| |
| 如上图所示，具有以下特点： |
| ·带背光高分辨率 LCD蓝色显示屏，四行中文显示； |
| ·红、绿两种颜色的指示灯； |
| ·语音提示，音量适中、音质清晰； |
| ·刷卡位置有明显标志； |
| ·用户界面友好，易于操作； |
| |
| 基本功能 |
| 1) 自动识别：在卡有效范围内，自动识别卡的有效性，并对非本系统卡报警、拒绝操作； |
| 2) 显示器：液晶显示屏，可显示日期、时间、乘客的卡号、卡类型、汽车线路号、车费及余额； |
| 3) 指示：操作进行时用指示灯和语音提示及报警； |
| 4) 查询功能：查询乘客卡当前交易的情况； |
| 5) 防冲突功能：多张卡同时进入车载机的感应区时，保证只对一张卡进行操作； |
| 6) 数据采集：采用红外 IrDA （或 RF 无线方式）上、下载交易数据和黑名单； |
| 7) 时钟修正：自动休整系统时钟； |
| 8) 存储记录数：不少于 10000 条记录 |
| 9) 数据备份：发生故障时可方便地将备份数据拆到其他机具读出，保证交易数据不丢失； |
| 10) 防水：喷淋防水； |
| 11) 抗干扰：能在前后置汽、柴油发动机汽车上正常工作；防雷击、防静电、抗瞬间脉冲电压； |
| 12) 兼容性、可扩展性 |
| 13) 对硬件不做任何改动，能够兼容 Desfire 卡、双界面 CPU 卡； |
| 14) 硬件、软件的设计采用模块化，易于程序的更新和功能的扩展； |
| |
| 基本性能指标： |
|
产品名称 |
ZY18车载机 |
| 显示信息 |
32 位 x 4 行液晶汉字显示。 |
| 适应电压 |
5V~35V 。具有过压流自保护、反接保护、自恢复功能。当直流电源发生故障，车载机能自动封锁、提示，防止对车载机硬件、软件及数据等的破坏；当电源恢复时，车载机激动恢复到原工作状态。
|
| 工作温度 |
-40 ℃ ~70 ℃。（存储温度为 – 40℃ ~80 ℃） |
| 相对湿度 |
15%~95% |
| 存贮量 |
扣款信息：10000条（不备份） 5000条（双备份） 黑名 单：4000个 |
| 抗瞬间电压 |
不低于1500V |
| 抗振动 |
峰值加速度 300m/s2，脉冲持续时间 9 ms 条件下能正常工作 |
| 数据采集时间 |
小于10秒 |
| 音响 |
蜂鸣器和语音喇叭 |
| 接口 |
红外IrDA （或RF无线）数据采集接口 |
| 万年历时钟 |
-10秒/月<室温下误差<10秒/月 |
| 每笔交易时间 |
不大于300毫秒 |
| 接口 |
标准RS232接口、数据采集接口、非接触式IC卡接口，符合ISO/IEC 14443 TYPE A MIFARE 1 |
| 其他特性 |
平均无故障工作时间MTBF>10000H、寿命周期>10年（在国产汽、电车环境下）。 | |
